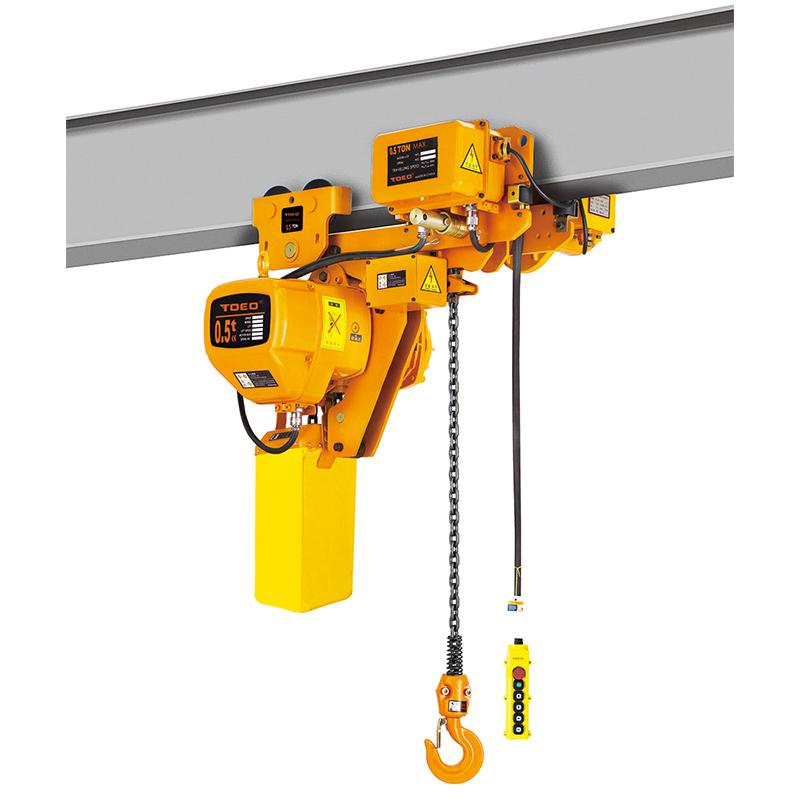

低凈空電動葫蘆0.5T
產品介紹：
額定載重：0.5T-7.5T
起升高度：3米/9米
機械行業標準 JB/T 5317—2016
產品特點：
在縮短機體與橫梁軌道間距離上具有特殊的結構，適用于在較低建筑物內使用，尤其適用于臨時搭建的廠房?jī)?nèi)或者在其內需要擴大有效起升空間的場所。采用80級熱處理合金鋼鏈條，使鏈條更加有韌性，也更加堅固耐磨。運行裝置：電動小車都帶有導向裝置使葫蘆在工字鋼上運行更加平穩。
產品用途：
多適用于船舶制造、鋼鐵公司、碼頭搬運等場景。
注意事項：
1.鏈條尾巴只要自然垂落在鏈條袋里就好了(如不然會卡限位甚至把齒輪箱卡壞);
2.電動葫蘆自帶限位，當貨物上升到頂部時自動斷電，如果長時間沖頂會造成限位失靈，葫蘆也容易被頂壞。所以操作時應注意上方，避免長時間或多次頂撞限位;
3.運行式電動葫蘆初次安裝上，空載時機身會有傾斜，這是正常的，可以放心使用的。
維修保養：
1.環鏈電動葫蘆鏈條的保養，鏈條請上機油潤滑，高粉塵工廠請上機油，且定期清除鏈條及限導槽組內之異物，確保鏈條運轉之順暢;
2.長期不使用環鏈電動葫蘆時，應做防銹處理及清潔保養，并上下運轉1-3分鐘以維持其性能;
3.電動葫蘆應由專人操縱，操作者應充分掌握操作規程，嚴禁歪拉斜吊。
技術參數：
| Type型號 | Capacity起重量(Ton) | Lifting Height 起升高度 | Lifting Speed 起升速度(m/min) | Lifting motor | Operating motor | I-Beam 工字鋼梁軌道 | |||||||||
| Power功率(Kw) | Rotation Speed 轉速(r/min) | Phases 相數 | Voltage 電壓(V) | Frequency 頻率(Hz/s) | Power功率(Kw) | Rotation Speed 轉速(r/min) | Operating Speed運行轉速(m/min) | Phases 相數 | Voltage 電壓(V) | Frequency 頻率(Hz/s) | |||||
| LDR00501 | 0.5 | 3/9 | 6.8 | 0.75 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 58-153 |
| LDR0101 | 1 | 3/9 | 6.6 | 1.5 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 58-153 |
| LDR01501 | 1.5 | 3/9 | 8.8 | 3.0 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 82-178 |
| LDR0201 | 2 | 3/9 | 6.6 | 3.0 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 82-178 |
| LDR0202 | 2 | 3/9 | 3.3 | 1.5 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 82-178 |
| LDR02501 | 2.5 | 3/9 | 5.4 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 100-178 |
| LDR0301 | 3 | 3/9 | 5.4 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 100-178 |
| LDR0302 | 3 | 3/9 | 4.4 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 100-178 |
| LDR0502 | 5 | 3/9 | 2.7 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 100-178 |
| LDR07503 | 7.5 | 3/9 | 1.8 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 100-178 |
尺寸規格表：
| Type型號 | Capacity荷重(Ton) | Unit單位 | |||||||||||||||
| H | A | B | K | L | M | N | I | J | P | Q | R | T | Chain | ||||
| LDR00501 | 0.5 | 400 | 455 | 240 | Φ34 | 25 | 19 | 19 | Φ25 | Φ31 | 585 | 400 | 142 | 231 | Φ6.3 | ||
| LDR0101 | 1 | 480 | 520 | 260 | Φ42 | 32 | 56 | 24 | Φ26 | Φ31 | 630 | 445 | 142 | 231 | Φ7.1 | ||
| LDR01501 | 1.5 | 570 | 615 | 295 | Φ49 | 40 | 66 | 30 | Φ31 | Φ36 | 720 | 505 | 142 | 231 | Φ6.3 | ||
| LDR0201 | 2 | 570 | 615 | 295 | Φ49 | 40 | 66 | 30 | Φ31 | Φ36 | 720 | 505 | 142 | 231 | Φ10.0 | ||
| LDR0202 | 2 | 535 | 520 | 260 | Φ49 | 40 | 56 | 30 | Φ31 | Φ36 | 665 | 444.5 | 142 | 231 | Φ10.0 | ||
| LDR02501 | 2.5 | 640 | 615 | 295 | Φ59 | 48 | 73 | 35 | Φ36 | Φ43 | 775 | 526 | 142 | 231 | Φ7.1 | ||
| LDR0301 | 3 | 640 | 615 | 295 | Φ59 | 48 | 73 | 35 | Φ36 | Φ43 | 775 | 526 | 142 | 231 | Φ11.2 | ||
| LDR0302 | 3 | 685 | 615 | 295 | Φ59 | 48 | 66 | 35 | Φ36 | Φ43 | 750 | 503 | 142 | 231 | Φ11.2 | ||
| LDR0502 | 5 | 740 | 615 | 295 | Φ60 | 48 | 73 | 43 | Φ43 | Φ54 | 825 | 541 | 142 | 231 | Φ10.0 | ||
| LDR07503 | 7.5 | 890 | 615 | 295 | Φ85 | 80 | 73 | 55 | Φ43 | Φ54 | 1020 | 730 | 142 | 231 | Φ7.1 | ||
